Технические характеристики катка дорожного самоходного DM-7,7-VD:
| Тип рамы | шарнирно-сочлененная |
| Масса катка, конструктивная / эксплуатационная, т | 7,5 / 7,95 |
| Количество приводных вальцов, шт | 2 |
| Количество вибрационных вальцов, шт | 2 |
| Диаметр вальца, мм | 1140 |
| Ширина уплотняемой полосы, мм | 1700 |
| Статическая линейная нагрузка на ось, кг/см | 23,3 |
| Толщина обечайки вальца, мм | 18 |
| Скорость максимальная, км/ч | 12 |
| Наименьший радиус поворота по внутреннему следу, мм | 4462 |
| Преодолеваемый подъем на уплотненном покрытии, град | 17/30 |
| Тип трансмиссии | гидростатическая |
| Двигатель | ЯМЗ 53491-А50, с
непосредственным
впрыском топлива, с
турбиной
|
| Мощность двигателя, кВт (л.с.) | 73 (99,3) |
| Габаритные размеры (длина — ширина — высота), мм | 4845 — 2150 — 2950 |
| База, мм | 3600 |
| Клиренс, мм | 350 |
| Угол поворота ±, град | 35 |
| Угол качания ±, град | 10 |
| Режимы работы вибровозбудителя | Режим 1 / Режим 2 |
| Номинальная амплитуда колебаний вальца, мм | 0,67 / 0,36 |
| Частота колебаний вальца, Гц | 45 / 55 |
| Центробежная сила вибровозбудителя, кН | 77 / 63 |
| Топливный бак, л | 150 |
| Гидравлический бак, л | 60 |
| Водяной бак, л | 600 |
| Система подачи воды: |
| Тип | под давлением |
| Количество насосов | 2 |
| Количество форсунок | 8 |
| Электрооборудование, В | 24 |

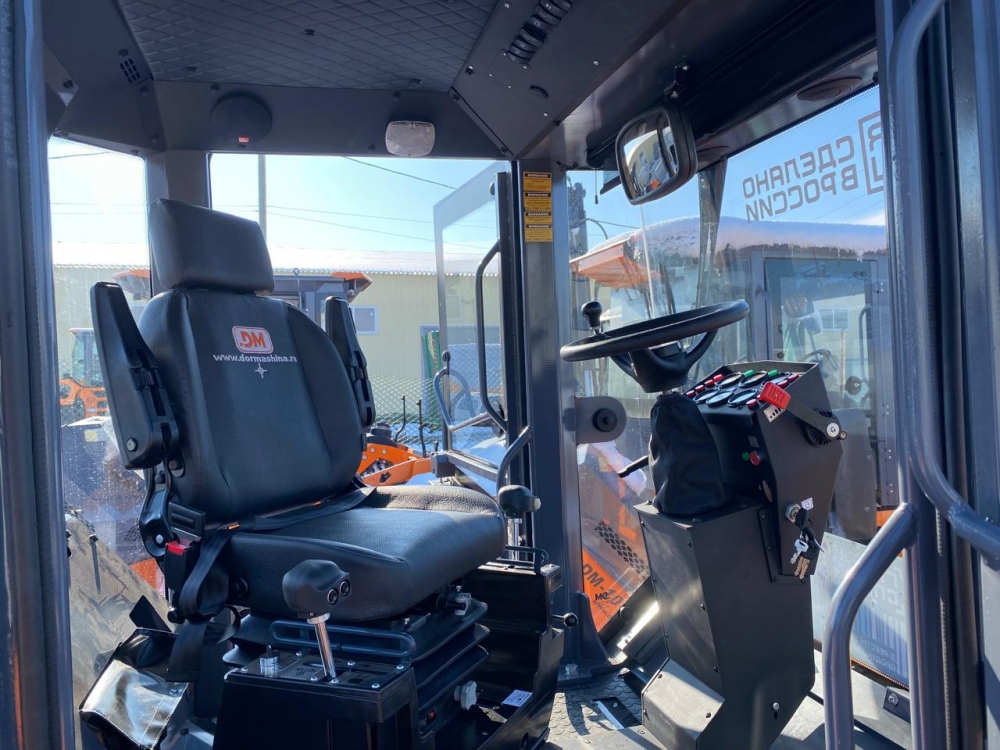

Высокая эффективность | Функциональная кабина оператора |
- Высокая частота вибрации в 55 Гц позволяет уплотнять на тонких слоях асфальтовой смеси
- Улучшенная маневренность и плавность движения посредством гидравлического привода
- Ширина уплотняемой полосы 1500 мм
- Регулируемая подача смачивающей жидкости на валец под давлением
- Работа тандемного дорожного катка без дозаправки в течение 14 часов
| - Гидравлические виброопоры кабины, снижающие воздействие вибрационных нагрузок.
- Регулируемое сиденье с системой поворота и перемещения
- Дублированные органы управления, доступные при любом положении сидения
|
Расширенные возможности | Сервис и обслуживание |
- Полностью светодиодное освещение, включая освещение кромки вальца
- Возможность переоборудовать тандемный каток в комбинированную модель
- Возможность использования на ЩМА
- Возможность работать у высоких бордюровдо 550 мм
| - Удобный доступ к точкам обслуживания
- Возможность перевозки на тралах до 1000 мм без снятия кабины
- Возможность транспортировать 2 единицы техники на одном трале одновременно
|
Удобство в эксплуатации |
- Износостойкое маслоотражающее покрытие
- Минимальный угол разворота самоходного катка — 5500 мм
|
Базовая комплектация:
- Кабина с двумя дверями
- Два операторских кресла
- Солнцезащитный козырек
- Боковые зеркала заднего вида
- Передние стеклоочистители
- Дистанционное включение массы
- Индикаторы температуры двигателя, давления масла
- Индикатор оборотов двигателя и напряжения
бортовой сети - Индикаторы температуры и запаса
гидромасла и запаса топлива
- Система орошения вальца под давлением
- Интервальное регулирование системы орошения вальцов
- Проблесковый маячок
- Передние и задние фары
- Место под номерной знак с подсветкой
- Коррозионностойкое покрытие баков гидравлики и системы орошения
